¿Qué es un aislador de vidrio de alta tensión?
Un aislador de vidrio de alta tensión es un elemento diseñado para soportar y aislar conductores eléctricos de alto voltaje en sistemas de distribución y transporte de energía eléctrica. Está compuesto por un disco de vidrio templado que puede tener diferentes formas dependiendo de su función y aplicación específica, al que se adhieren una caperuza y un perno metálicos que permiten unir los aisladores formando cadenas. Estos aisladores son fundamentales para mantener la integridad del sistema eléctrico y prevenir cortocircuitos o descargas eléctricas.
- Está diseñado para soportar altos voltajes.
- Puede tener diferentes formas según su función.
- Es esencial para la integridad del sistema eléctrico.
¿Cuáles son las principales propiedades de un aislador de vidrio de alta tensión?
Los aisladores de vidrio de alta tensión tienen varias propiedades clave que los hacen adecuados para su uso en sistemas eléctricos de alto voltaje. Estas características incluyen su alta resistencia tanto mecánica como a la tensión eléctrica, su capacidad para soportar condiciones climáticas adversas y su durabilidad a largo plazo. Además, su diseño y construcción están optimizados para garantizar un rendimiento confiable y una vida útil prolongada en entornos exigentes.
- Resistencia mecánica y a la tensión eléctrica
- Capacidad para soportar condiciones climáticas adversas.
- Durabilidad a largo plazo.
¿Cuál es la importancia de los aislantes de vidrio de alta tensión en un sistema eléctrico?
Los aisladores de vidrio de alta tensión desempeñan un papel crucial para que un sistema eléctrico funcione de manera segura y eficiente. Sostienen mecánicamente los cables conductores y actúan como barreras de aislamiento entre estos conductores y las estructuras de soporte, previniendo cortocircuitos y descargas eléctricas que podrían provocar interrupciones en el suministro de energía o daños en los equipos. Además, ayudan a mantener la estabilidad de la red al minimizar las fugas de corriente y garantizando una distribución uniforme de la carga eléctrica.
- Sujetan mecánicamente los conductores
- Previenen cortocircuitos y descargas eléctricas.
- Mantienen la estabilidad del sistema eléctrico.
- Evitan interrupciones en el suministro de energía.
¿Cuáles son los factores a considerar al seleccionar aisladores de vidrio de alta tensión?
Al seleccionar aisladores de vidrio de alta tensión, es importante tener en cuenta varios factores para garantizar su adecuación y rendimiento óptimo en un sistema eléctrico específico. Estos factores incluyen la resistencia mecánica requerida, el nivel de tensión de la línea, las condiciones ambientales locales, la carga eléctrica esperada y los requisitos de mantenimiento. Además, la compatibilidad con otros componentes del sistema y las normativas de seguridad y calidad también son consideraciones importantes a tener en cuenta durante el proceso de selección.
- Resistencia mecánica
- Tensión de línea
- Condiciones ambientales locales.
Requisitos de mantenimiento
¿Cuáles son los principales parámetros que definen cada modelo de aislador de vidrio?
Cada modelo de aislador viene definido por una serie de parámetros que define el fabricante y pueden verse en el catálogo o en los planos de cada aislador, y que deben cumplir al menos con los valores mínimos o máximos exigidos por las diferentes normas aplicables. Los principales parámetros son los mecánicos (carga mecánica de rotura), los dimensionales (norma de acoplamiento, diámetro, línea de fuga y paso), los geométricos (forma del perfil del aislador) y los eléctricos (tensiones eléctricas soportadas a perforación, de contorneo a frecuencia industrial, de contorneo a impulso tipo rayo…). Para cada proyecto de línea eléctrica deben calcularse adecuadamente los parámetros de cadena requeridos y elegir los aisladores más adecuados para cada caso.
- Parámetros mecánicos
- Parámetros eléctricos
- Parámetros dimensionales y geométricos
¿Cuál es el proceso de instalación y mantenimiento de aisladores de vidrio de alta tensión?
Una adecuada instalación y mantenimiento de los aisladores de vidrio de alta tensión son esenciales para garantizar su funcionamiento óptimo y prolongar su vida útil. El proceso de instalación generalmente implica la fijación segura de los aisladores a las estructuras de soporte utilizando los herrajes y las herramientas adecuadas para el entorno específico. Además, en entornos de alta polución, se deben seguir procedimientos de inspección periódica para detectar contaminación excesiva, y tomar medidas correctivas según sea necesario para evitar fallas prematuras.
- Fijación segura a las estructuras de soporte.
- Inspección periódica para detectar una contaminación excesiva.
- Mantenimiento adecuado para prolongar la vida útil.
¿Qué materiales se utilizan en la fabricación de aisladores de vidrio de alta tensión?

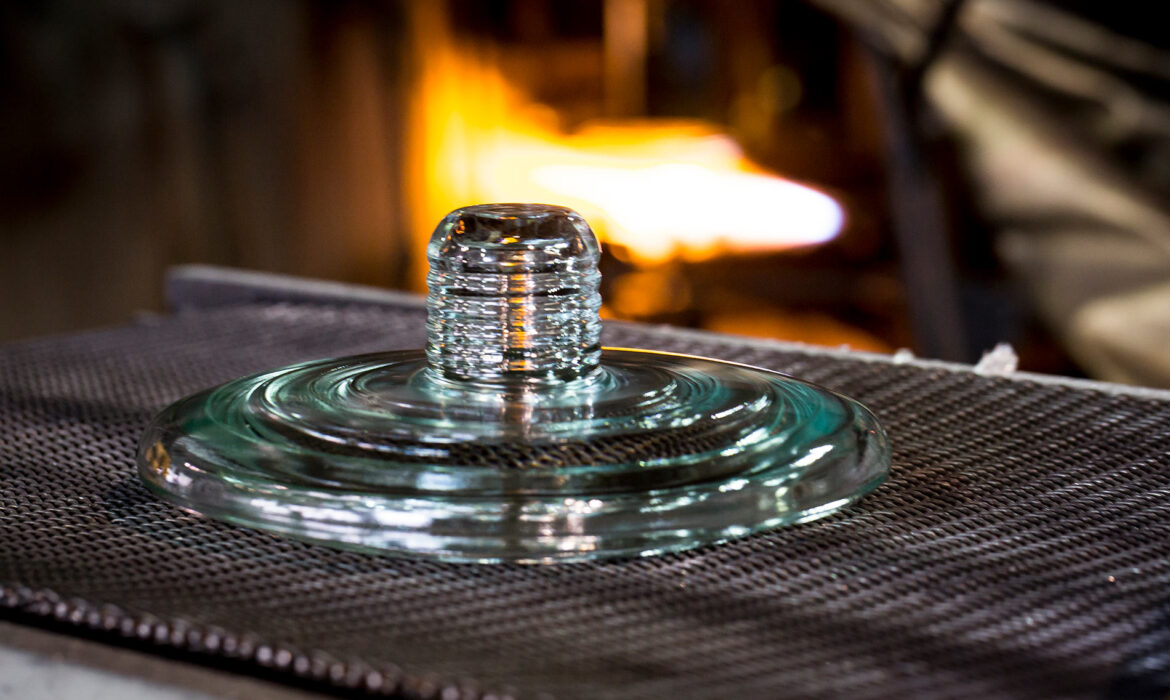

Los aisladores de vidrio de alta tensión están fabricados principalmente con vidrio templado de alta calidad, que es capaz de resistir grandes solicitaciones mecánicas y estrés térmico, a la vez que soporta grandes niveles de tensión eléctrica sin sufrir daños.
Además del vidrio, se utilizan materiales complementarios como fundición, acero forjado, cemento y acero inoxidable para los herrajes de fijación. Estos materiales están diseñados para resistir condiciones ambientales adversas y garantizar la estabilidad y durabilidad del aislador a lo largo de su vida útil
Para entornos de muy alta contaminación, la solución SILGLASS® añade a la superficie de vidrio del aislador una fina capa de silicona de vulcanización a temperatura ambiente (RTV) que le otorga propiedades hidrofóbicas añadiendo beneficios de comportamiento ante la contaminación.
- Vidrio templado de alta calidad.
- Materiales metálicos para los herrajes.
- Cemento como elemento de fijación de los componentes.
- Capa de silicona RTV para aisladores SILGLASS®
¿Cómo afecta la contaminación al rendimiento de los aisladores de vidrio de alta tensión?
La contaminación, como la acumulación de sales, polvo u otros elementos naturales o artificiales, unidos a la humedad en la superficie de los aisladores de vidrio, puede afectar significativamente su rendimiento y eficacia. Esta contaminación puede provocar una disminución en la resistencia dieléctrica de la cadena de aisladores, aumentando el riesgo de arcos eléctricos y descargas. Por otro lado, una contaminación excesiva sin adoptar medidas para su mitigación puede potencialmente acelerar el envejecimiento de los aisladores por corrosión.
- Disminución de la capacidad de aislamiento de las cadenas.
- Mayor riesgo de arcos eléctricos.
- Posible envejecimiento acelerado de los aislantes.
¿Cuáles son las medidas que pueden tomarse para mitigar los efectos de la contaminación en los aisladores de alta tensión?
Para mitigar los efectos de la contaminación, pueden adoptarse varias medidas. En primer lugar, se debe estudiar el tipo de contaminación que afecta a la línea (fuentes, características del contaminante, etc) y determinar la severidad de polución del lugar. Se debe elegir el perfil de aislador adecuado a cada entorno (estándar, antipolución, aerodinámico…), diseñar las cadenas con distancia de fuga específica suficiente. También colocar protección adecuada contra la corrosión (anillo de zinc de sacrificio, galvanización estándar o reforzada). Y en casos extremos, minimizar la corriente de fuga mediante la aplicación de silicona RTV creando una capa hidrofóbica a los aisladores.
- Análisis y estudio de la contaminación
- Elección adecuada del perfil de los aisladores y de la línea de fuga de las cadenas
- Protección contra la corrosión
- Aplicación de silicona RTV
¿Cuáles son las normas relevantes para los aisladores de vidrio de alta tensión?
Los aisladores de vidrio de alta tensión están sujetos a normas o especificaciones técnicas específicas que regulan su diseño, fabricación y ensayos. Estas normativas pueden variar según el país, pero suelen guiarse por las normas establecidas por la Comisión Electrotécnica Internacional (CEI) o por la American National Standards Institute (ANSI). Estas normas proporcionan pautas detalladas sobre los requisitos de calidad que deben cumplir los aisladores para garantizar su idoneidad y fiabilidad en aplicaciones de alta tensión.
- Normas de diseño, fabricación y ensayo.
- Normas internacionales como IEC y ANSI.
- Requisitos de calidad.
¿Cuáles son las diferencias entre un aislador de vidrio y otros tipos de aisladores?
Además de los aisladores de vidrio, existen aisladores de porcelana y aisladores poliméricos.
Los aisladores de vidrio, así como los de porcelana, son aisladores de caperuza y perno o aisladores de cadena que se acoplan unos a otros para formar cadenas de aisladores, mientras que los poliméricos son elementos de una única pieza.
Las ventajas más importantes de los aisladores de vidrio frente a los de porcelana y composite o poliméricos son las siguientes:
- Facilidad para la inspección visual Facilidad para la inspección visual: El aislador de vidrio cuando tiene un defecto o en caso de perforación, estalla completamente, con lo que se puede detectar fácilmente a simple vista desde el suelo sin necesidad de costosos sistemas de inspección. Aun y cuando estallase un aislador, tanto las propiedades mecánicas como eléctricas de la cadena de aisladores, se mantienen casi intactas (LGI garantiza una resistencia residual del aislador explotado de al menos el 80% y la pérdida de línea de fuga en el conjunto de la cadena es relativamente pequeña) por lo que no suele ser necesario una acción urgente, pudiendo sustituirse el aislador con posterioridad, en la siguiente operación de mantenimiento programada. En cualquier caso la tasa anual de aisladores explotados espontáneamente es estadísticamente muy pequeña en los fabricantes de vidrio experimentados y de calidad, con menos de 1 aislador explotado por cada 10.000 aisladores en servicio.
- Mayor durabilidad: Los aisladores de vidrio no sufren degradación y tienen una mayor durabilidad que el resto, en especial frente a los aisladores poliméricos. La vida útil de un aislador de vidrio es mayor de 50 años, lo que suele exceder la vida útil esperada de la línea de transmisión eléctrica.
- Alta resistencia mecánica y eléctrica: Los aisladores de vidrio destacan por tener mayor resistencia mecánica y dieléctrica.
- Ventajas medioambientales: Su mayor vida útil, que el vidrio sea un material 100% reciclable y que su proceso de fabricación tenga un menor impacto medioambiental, hacen que el aislador de vidrio sea más sostenible que el resto.
- Mayor facilidad de inspección
- Mayor durabilidad
- Alta resistencia mecánica y eléctrica
- Ventajas medioambientales
¿Cuáles son los beneficios ambientales de utilizar aisladores de vidrio de alta tensión?
El uso de aisladores de vidrio de alta tensión puede proporcionar varios beneficios ambientales en comparación con otros tipos de aisladores. Por ejemplo, y a diferencia de los aisladores poliméricos, la vida útil esperable de un aislador de vidrio es superior a 50 años, lo cual habitualmente sobrepasa la vida útil de la propia línea; esto hace que durante toda esa vida de la línea no sea necesario renovar el aislamiento, reduciendo el número de aisladores que es necesario fabricar y ahorrando esos recursos asociados
Por otro lado, el vidrio es un material reciclable, lo que significa que los aisladores de vidrio al final de su vida útil pueden ser reciclados y reutilizados en lugar de ser desechados en vertederos. Además, los aisladores de vidrio requieren menos recursos naturales para su fabricación en comparación con otros materiales como la porcelana, lo que contribuye a la conservación de los recursos naturales y la reducción del impacto ambiental asociado con la producción de aisladores eléctricos.
- Vida útil más larga que la de la línea.
- Material reciclable.
- Menor consumo de recursos naturales.
- Reducción del impacto ambiental
